三合一通風門 WIN-361KD

  • 三合一通風門 WIN-361KD
  • 三合一通風門 WIN-361KD
  • 三合一通風門 WIN-361KD

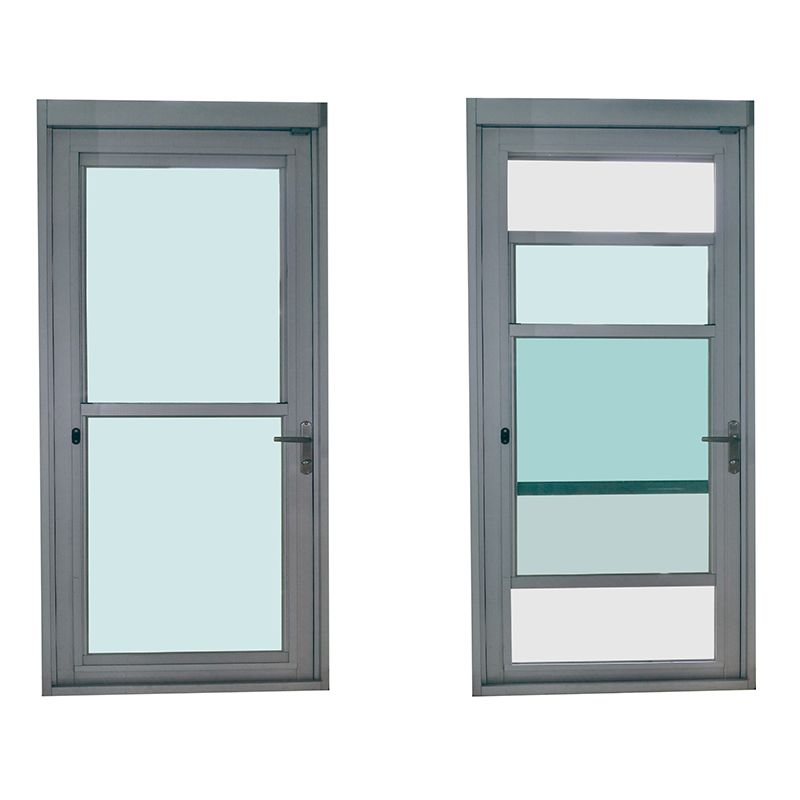

商品圖像
  • 商品資訊

    性能

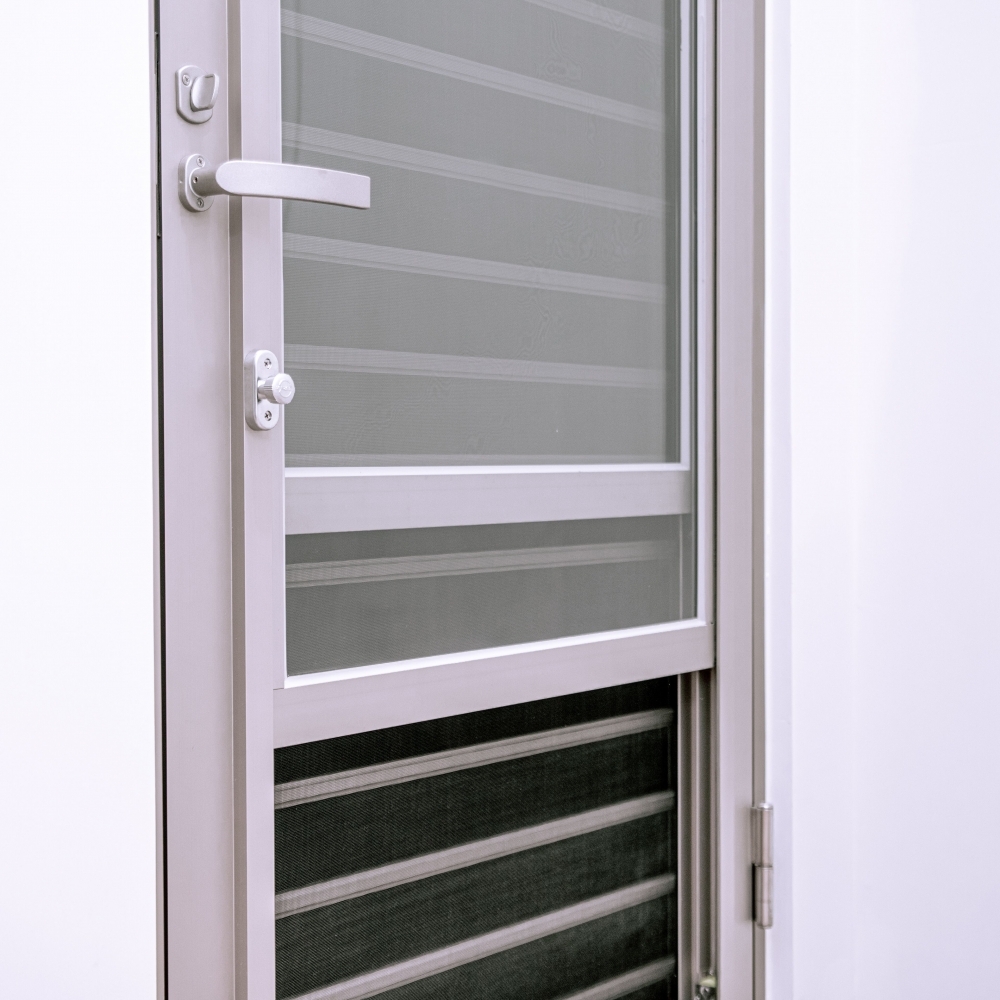

    • 可搭廚房與陽台巧思整體運用性的規劃需求表現,達到通風兼具採光特性設計。
    • 具有通風與換氣功能,讓室內外空氣對流保持新鮮舒適。
    • 門內扇與上下拉窗結合一體之特殊設計採光極佳。
    • 紗門可拆除清洗,外附鋁格條兼具防盜功能安全可靠。
    • 玻璃槽開口11mm,限用6mm(含)以下玻璃。

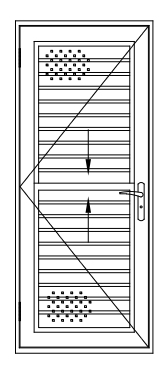

    製造範圍(單位:mm)W×H
    風壓
    240kgf/m21000×2100
    280kgf/m2900×2100
    窗型



    水密測試表現

    水的來源

    • 雨水
    • 人工噴灑

    漏水發生現象之必要條件

    1. 間隙
    2. 作用力(重力動能氣流壓力差表面張力毛細管)
      以上三種漏水條件缺少一種時則可面於漏水

    水密性

    • 所謂水密性,係指含壓的雨水(即含有風壓力的雨水)直接噴灑於鋁窗,依其鋁窗所承受的壓力值,而能達到雨水不滲漏之性能即為水密性。依建築物所在區域及建物高低風雨程度不同,有必要選擇水密性能等級適合之鋁門窗。
    • 水密性之單位,為門窗承受風吹雨打狀態時,鋁窗每m2能防止雨水侵入至多少風壓為止,以Pa(kgf/m2)表示,數值越大,性能越好。

    鋁窗系統水密性之構造設計

    • 重水式設計工法
    • 等壓式設計工法 :
      利用鋁窗下外框料設計成密閉空間氣室,風吹雨打時,由風先將氣室灌滿形成與室外等壓之空間,防止水位上昇之擠型設計構造。

    測試方式

    水密性試驗模擬暴風雨的情境,CNS11528測試方法如下圖所示,以測試值(0.5倍至1.5倍的脈動壓)並以每分鐘4L/m2之水量均勻噴霧在窗戶上持續10分鐘,檢驗測試窗戶在壓力下有無滲漏水情形。

    CNS11528測試步驟

    預壓:測試前,先施加壓力差為上限值之壓力施加壓力;上限值為中心值之1.5倍,下限值為中心值之0.5倍之脈動壓。噴水霧量為對試體全面以每分鐘4L/m2之水量均勻噴霧之持續10分鐘。試驗完成以目視觀察試體之漏水狀況。判定標準測試過程不可以出現以下漏水情形:窗樘外之流出、濺水、吹出與溢水。

    如窗戶經判定合格則以該壓力為其水密等級,將窗戶的水密性區分為五級:

    • 10kgf/m2
    • 15kgf/m2
    • 25kgf/m2
    • 35kgf/m2
    • 50kgf/m2

    採購建議

    水密等級之選擇可參考右表使用:

    氣密測試表現

    氣密性測試最主要是測試窗戶與窗框連接部分,在壓力下進氣量的狀況。根據CNS11527對一平方公尺的測試窗戶施加1kgf/m2、3kgf/m2、5kgf/m2、10kgf/m2等四種壓力,再收集一小時內其洩漏的空氣量以判別該窗之氣密等級。

    CNS11527之測試步驟

    1. 預壓:測試前,先施加壓力差為50kgf/m2之壓力,保持3秒以上,加壓3次。
    2. 開閉確認:將活動部份反覆開閉5次,然後扣鎖。
    3. 加壓:依圖所示施加壓力各階段均需至風速計數據穩定,升壓至試驗所要求之最高壓力10kgf/m2。在試驗階段取1kgf/m2、3kgf/m2、5kgf/m2及10kgf/m2

    採購建議

    將窗戶的氣密性區分為四級(120等級、30等級、8等級、2等級)。氣密的等級數愈小,氣密度愈好。其建議選用環境如右表:

    抗風壓測試表現

    鋁窗抗風壓等級一覽

    抗風壓等級kgf/m2颱風強度風級(小院製作)風速(m/s)風壓kgf/m2
    80輕度颱風10級24.5-28.457-97
    120輕度颱風11級28.4-32.697-128
    160中度颱風12級32.7-36.9128-164
    200中度颱風13級37.0-41.4164-206
    240中度颱風14級41.5-46.1206-256
    280中度颱風15級46.2-50.9256-312
    360強烈颱風16級51.0-56.0312-377
    隔音測試表現

    隔音性

    • 所謂隔音性,係指室外傳入室內之聲音,由室內測量漏出之聲音,能夠減少多少之性能表示
    • 由室外產生之噪音,減去門窗隔音性能值後,即為大概之環境值
      例:室外噪音(70dB)一門窗隔音性能(30dB)=室內環境值(40dB)
    • 隔音性之單位,為各周波數能壓抑多少聲音,以dB表示(詳分貝表)

    1隔音窗之界定(詳附表)

    2鋁窗之隔音性能,大致以氣密性和玻璃厚度為隔音性能之重要因素,依鋁窗氣密性高低可影響其隔音性好壞,經試驗結果鋁窗氣密性能在2m3/m2hr以下,與玻璃聲音透損失值大致相同,此時依質量規則,玻璃厚度增加其隔音性相對變好,若氣密差之鋁窗即使增加玻璃厚度,亦無法提高其隔音性,因空氣透過鋁窗不緊密空隙,將聲音傳入室內。

    3隔音窗採複層玻璃可更提高隔音性是錯誤觀念,經試驗結果,複層玻璃之中間空氣層在某些周波數,會產生共鳴效果,將聲音傳入室內,故其效果反而比單層玻璃差。



    隔音測試即為測試門窗可以有效阻隔多少分貝(db)的噪音,如下圖隔音為30db為例。

    測試方式

    CNS8466測試方法如下圖所示,將要測試的門窗安裝在音源室與受音室中間,測量125Hz~4000Hz的1/3八度音域(16周波數音頻)中心周波數,並音源室的音壓級減掉通過試體後,受音室的音壓級,再補正受音室的吸音力後,所得出聲音透過損失之數值。

    採購建議

    可依據自己環境需求,挑選適合自己的隔音等級。

    表面處理

    粉體塗裝

    程 序:前處理、除油、水洗、皮膜處理後1.5至2μm以上,包裝上架,入庫待發。

    上料→前處理→預脫脂→主脫脂→水洗→水洗→化成皮膜→化成皮膜→水洗→水洗→烘乾→下料
    掛料→進行粉體塗裝(A、B固定式粉房,C活動式粉房)→隧道式烤爐→下料及自主檢察→包裝上架→入庫待發

    陽極處理

    鋁材經陽極處理後,與粉體塗裝相比,多了一份金屬質感,表面硬度佳。

    陽極艷消塗裝

    陽極艷消烤漆在日本建材市場已使用長達30餘年,而屹立不搖,其耐候性皆比傳統亮光漆、封孔更為優異,產品外觀更顯高級、優雅,表面也不易受外界環境影響而劣化。(劣化因素:酸、鹼、紫外線、鹽害等)。

    氟碳烤漆

    性 能:氟碳烤漆有絕佳耐化學及物理性,且符合或超過美國鋁建材製造協會AAMA2605之規範。

    程 序:氟碳烤漆在塗裝之前先經過九道操作之處理,產生化成皮膜*(Alodine Film)。

    其程序為:脫脂→水洗→水洗→酸洗→水洗→化成處理→水洗→水洗→烘乾。

    前處理完成後,分別進行下列之塗裝作業

    二塗一烤(2 COATING 1BAKE)

    前處理→噴底漆→靜置→噴面漆→靜置→烘烤→冷卻。

    三塗二烤(3 COATING 2BAKE,大多為金屬感色系)

    前處理→噴底漆→靜置→噴面漆→靜置→烘烤→噴透明漆→靜置→烘烤→冷卻。

    化成皮膜:依據ASTM D 1730-67 TYPE B METHOD5 或 METHOD7施工,皮膜重量依據ASTM B-449-67,CLASS 1之規定。

    外露表面:正常可目視之表面,這些表面在組合後,對於外觀或效用有影響,其表面若汙染或腐蝕,會有礙其外觀。



    粉體塗裝、陽極處理、氟碳烤漆比較表
